紫外檢測
紫外檢測
一、紫外檢測的重要性
1、紫外成像儀是用于檢測各種電氣部件的電暈，局部放電和電弧。
2、紫外檢測能直觀形象的觀察到發生放電的情況，使得現場人員能迅速準確的定位放電點的位置，準確判斷設備運行的健康情況。
3、檢測出設備和絕緣的早期故障和性能降低，從而提高電力系統運行的可靠性。
4、老化部件的早期檢測可節約維修費用，使不定期的電力中斷減小，增加供電可靠性。
5、我公司開發的紫外成像儀，可以全天候使用，該儀器小巧輕便，功能強大具有良好的操控性。
二、紫外檢測應用
1、檢查發現劣化絕緣子（陶瓷、復合、玻璃絕緣子）的缺陷、表面放電和污染；
2、導線架線時拖傷、運行過程中外部損傷（人為砸傷）、斷股、散股檢測。導線表面或內部變形都可產生電暈；
3、電力工程質量檢測（安裝不當、接地不良等）；
4、檢查高壓設備的污染程度。污染物通常表面粗糙，在一定電壓條件下會產生放電，如絕緣子表面因污染會產生電暈。導線的污染程度、絕緣子上污染物的分布情況等，都可以利用該技術有效的進行分析；
5、運行中絕緣子的劣化以及復合絕緣子及其護套電蝕檢測。絕緣子的裂紋可能會構成氣隙，絕緣子的劣化導致表面變形，在一定的條件下都會產生放電。當絕緣子表面形成導電的碳化通道或者侵蝕裂紋時，合成材料支柱式絕緣子的使用壽命大大降低。形成碳化通道或者裂紋以后，絕緣子的故障是不可避免的，而且可能會在短期內發展成絕緣子擊穿事故。利用紫外成像技術在某些情況下還可以發現支撐絕緣子的內部缺陷，可在一定靈敏度、一定距離內對劣化的絕緣子、復合絕緣子和護套電蝕檢測進行定位、定量的測量，并評估其危害性；
6、高壓產品的絕緣缺陷檢測。紫外成像的檢測結果還可為電力產品的絕緣診斷與壽命預測提供大量信息，可以建立綜合檔案資料，以便更好的診斷分析；
7、高壓變電站及線路的整體維護。傳統的放電異常判別方法有聽聲音（包括超聲波故障檢測）和夜間觀察放電等。由于很多設備的放電并不影響其正常運行，所以聽聲音的方法無法排除干擾因素和主觀因素，且受檢測距離的限制。如果絕緣設備在夜間發出可見光，放電已經十分嚴重了。很多事故正是在絕緣設備未見可見光放電的情況下突然閃絡擊穿引起的；
8、大型發電機定子線棒端部和槽壁電暈放電檢測；
9、尋找無線電干擾源。高壓設備的放電會產生強大的無線電干擾，影響到附近的通訊、電視信號的接收等，使用紫外成像技術可迅速找到無線電干擾源；
10、在高壓電器設備局部放電試驗中，利用紫外成像技術尋找或定位設備外部的放電部位，以及設備內部和外部放電，或消除外部干擾放電源，提高局部放電試驗的有效性。

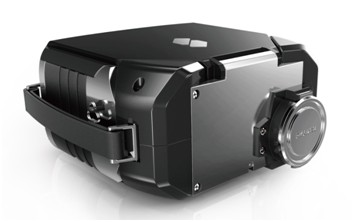

三、檢測設備展示
1、紫外光靈敏度：2.2x 10-18watt/cm2
2、可見光感光靈敏度：0.1Lux
3、雙通道全日盲，波長范圍：240-280nm
4、紫外視場角：60*4.50
5、紫外/可見光疊加精確度：＜1mrad
6、顯示屏：6.5寸。
四、部分故障圖譜展示

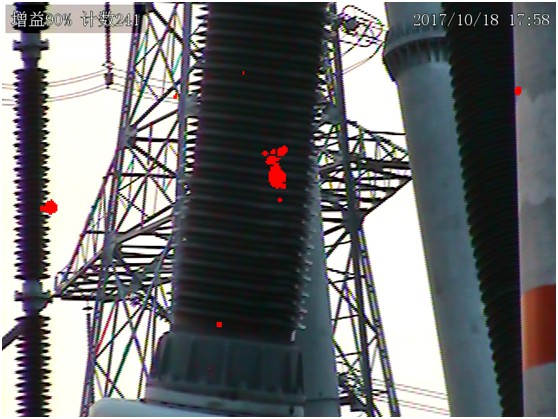

1、均壓壞電暈放電

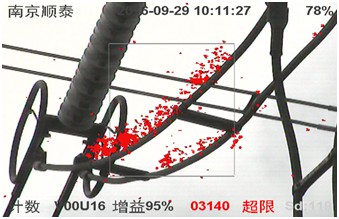

2、刀閘接頭電暈放電

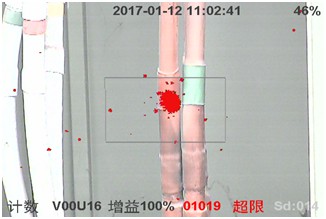

3、電纜分支箱線纜接頭電暈放電
4、導線表面電暈放電
5、絕緣子接頭處電暈放電
